在脊柱側彎治療中，支具治療是目前非手術治療中最為有效的方式。傳統的側彎支具有色奴、波士頓、密爾沃基等，在矯正效果、佩戴外觀、對身體發育影響等方面都有不足，只是簡單的應用三點力系統，缺乏完善的矯形體系與制作標準。Dr.Weiss博士作為施羅斯體操保守治療脊柱側彎療法的第三代傳承人，根據色努支具的設計原理，利用擴大了的萊納特-施羅斯分型原則，改良了最初的色努支具，以所在小鎮的名字Gensingen命名，稱之為GBW(Gensingen-Brace-Weiss)支具，通常叫德支。GBW支具都是以色努支具為基礎，進行改良，是色努支具的進一步提升和發展，統稱為改良型色努支具，這種支具的設計制作過程與傳統方法有著很大的差別。下面對該支具進行詳細介紹。

GBW支具設計原理及過程：

（1）額狀面內：在額狀面內，通過三點力原理，對骨盆、腰椎、胸椎的彎曲同時作用。

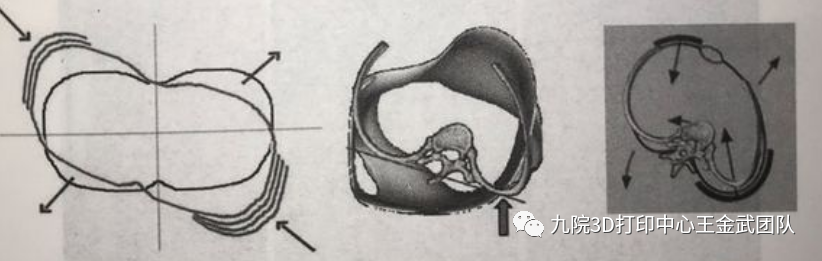

（2）水平面內：通過在突出的對角線方向擠壓，改善椎體的旋轉畸形。所以，對于胸右彎的孩子來說，胸椎右后和左前突出，支具在這個方向會有壓力墊。
（3)矢狀面內：對于矢狀面的平背畸形，支具很難矯形，但最少要維持這種狀態，不要因?yàn)橹Ь呒又仄奖郴巍?img src="https://kano-sns.guahao.cn/Se9840240665" />

制作的第一步是使用手持式3D掃描儀器，對患者的軀干進行掃描，在計算機中重建患者身體模型，掃描過程簡單快速，不直接接觸患者身體。接下來是支具制作中最關鍵的步驟—支具3D設計，由Weiss博士親自設計出3D模型，運用專業CAD修型軟件對重建的患者身體模型進行修改，施加矯正力，設計釋放空間。在CAD軟件中，可以準確的用數據來控制矯正力的面積和強度，可視化的對比修型前后的變化，可多次修改找到最佳設計，再用數控機床加工出支具模型，這些在傳統的手工支具過程中是無法實現的。還可以把患者的X光片疊加到患者數據模型上，準確的定位矯正力點，這些都使得支具的矯形設計更加精確從而保證矯形效果。

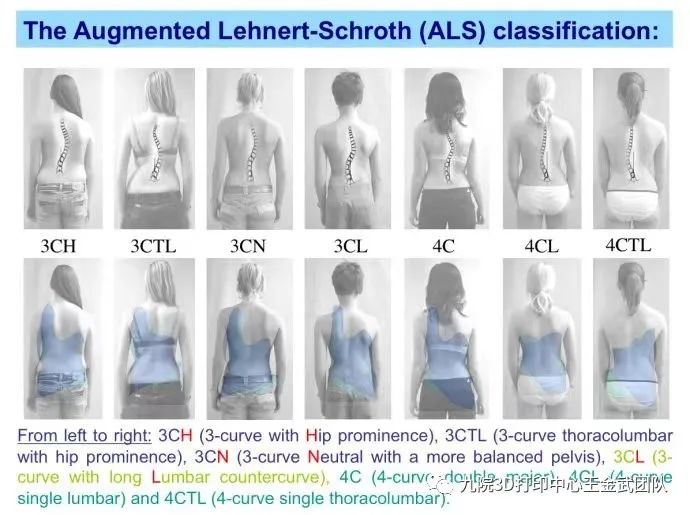

GBW支具分型 以下為GBW支具分型，不同的側彎曲線對應不一樣的設計：3CH(髖組）3CTL（胸腰段主彎組）3CN(主胸段，腰段代償小，骨盆水平為偏移)3CL（骨盆中立，大弧度腰椎代償）4C（雙?。?CL（主彎腰椎）                  4CTL（主彎胸腰段）上述C代表雙弧，H代表髖，L代表腰椎，TL代表胸腰段，3為功能性三弧，4為功能性四弧。

3D打印脊柱側彎支具的優勢與創新點1、3D打印脊柱側彎矯形器優勢

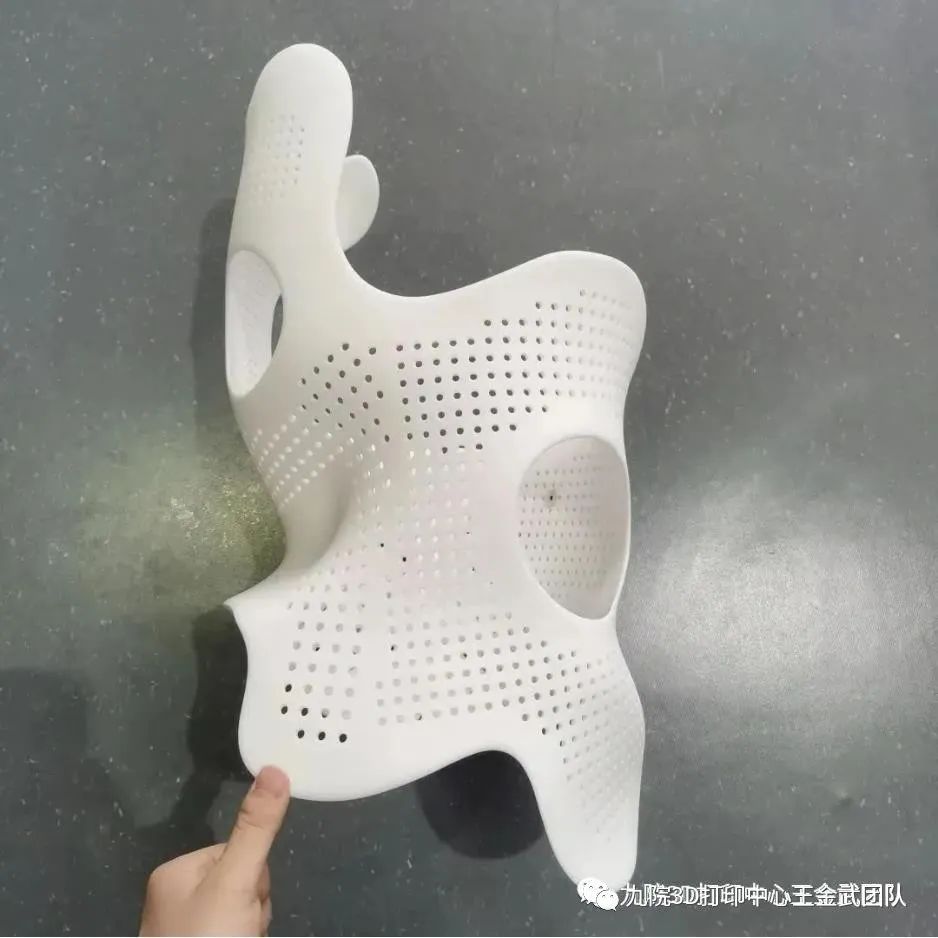

3D打印脊柱側彎矯形器通過三維掃描儀獲取體表數據，患者掃描模型與患者X光片擬合，醫師可根據患者的不同需求，結合生物力學分析，制定出個體化、舒適且適宜患者的側彎矯形器，同時多種不同制作材料可滿足患者不同要求。整個制作過程更加簡單，快速，干凈衛生，更符合人體特點和疾病治療需求；3D打印矯形器增加鏤空設計有利于減少患者皮膚軟組織并發癥的發生，更加小巧隱蔽，增加佩戴的依從性，從而得到更好的矯正效果。有研究表示，傳統方法制作的波士頓和色努式的矯形器，矯正率在 70%~80%之間，而使用標準化 3D 打印技術制作的脊柱側彎支具矯正率在 90%左右，并在穿戴舒適性上表現良好。

2、具有更高的矯正率

3D打印脊柱側彎矯形器采用先進的3D掃描技術取得患者身體數據，進而獲得精確的身體模型，通過精確算法讓每個患者獲得個性化的支具。在此之前，大部分醫生和支具師在傳統支具基礎上，認為支具矯形只能維持度數，不可能減少度數，從而嚴重貽誤了患者的治療。

3、患者的身體數據及3D模型數據都會進行終身留存

3D掃描后的患者數據會一直儲存下來，所有患者的病情診斷和支具設計都建立在患者個人數據庫中，支具制作全程由計算機控制。數據的保存使得醫生可以進行定期對比，動態跟進患者脊柱側彎康復情況，這是其他石膏技術所不可能實現的。

3D打印脊柱側彎矯形器上海九院3D打印中心通過三維掃描結合3D打印技術，將3D打印優勢充分的運用到脊柱側彎矯形器的個性化定制和生產中，研發制作精準化、個體化的脊柱側彎矯形器，經過計算機設計的側彎矯形器更加小巧輕便，鏤空設計，使矯形器透氣性能最佳，舒適性與隱蔽性增加，有效的改變了以往矯形器笨重、美觀性差等問題；將會有效提升患者對穿戴矯形器的依從性，讓青少年患者更容易接受，從而更好的配合治療達到最佳的矯正效果。
